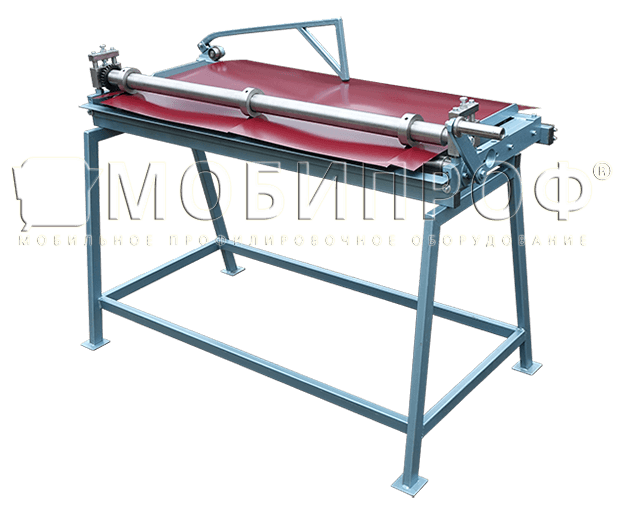

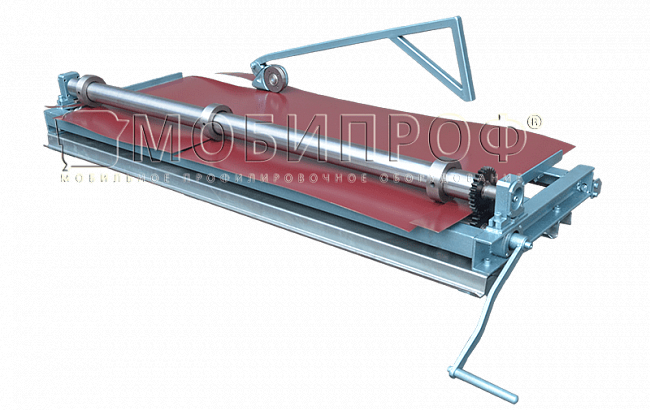

Machine pour la coupe longitudinale de métal SPR-1250/3-R

La machine SPR-1250/3-R (à entraînement manuel est utilisée pour la coupe longitudinale de métal en feuilles et en rouleaux. L'épaisseur maximale de l'acier est de 0.8 mm, la largeur de la pièce est de 1250 mm. Le poids léger et les petites dimensions de la machine permettent de la transporter dans une automobile et de l'utiliser partout. La machine ne nécessite pas de site, de local et d'électricité spécialement préparés.

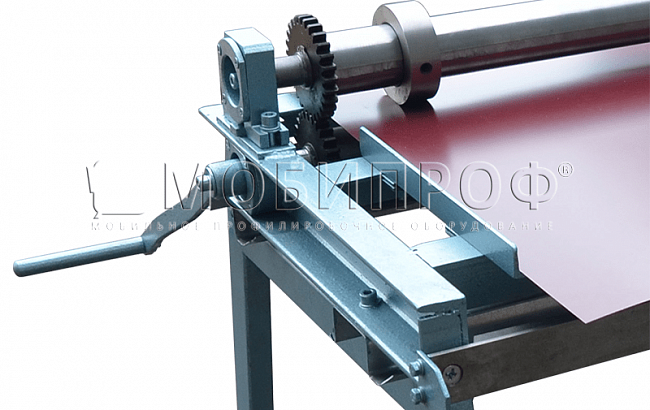

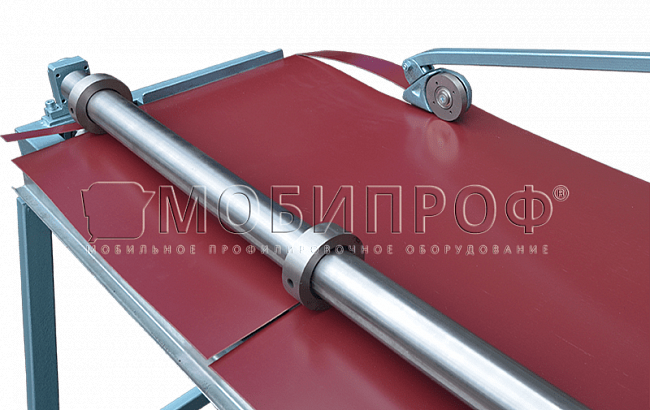

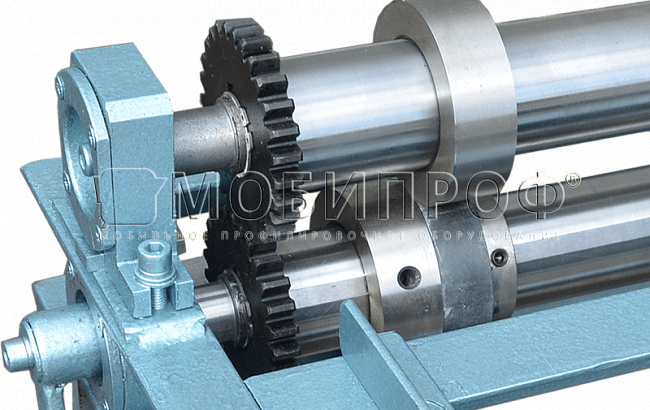

Le processus de coupe est effectué manuellement, en faisant tourner la poignée montée sur l'arbre inférieur et en transmettant le couple de torsion à l'arbre supérieur via deux engrenages. La coupe se produit lorsque la pièce passe entre les couteaux circulaires montés sur les arbres qui se chevauchent (paire circulaire). Le nombre de paires circulaires montés sur l'arbre dépend de l'épaisseur et du type de métal. Livré avec trois paires de couteaux circulaires dans sa configuration standard.

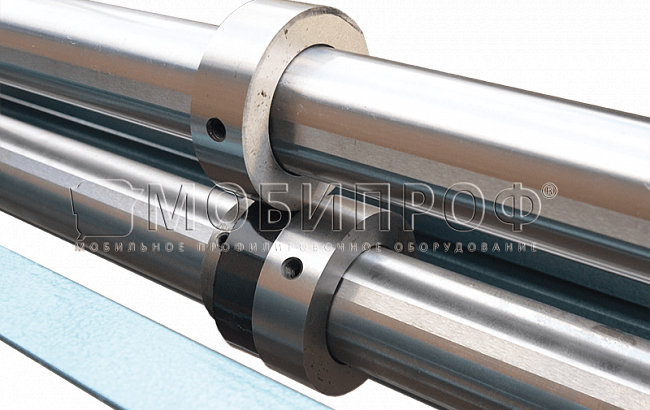

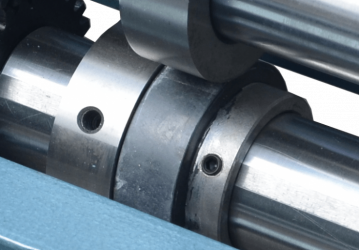

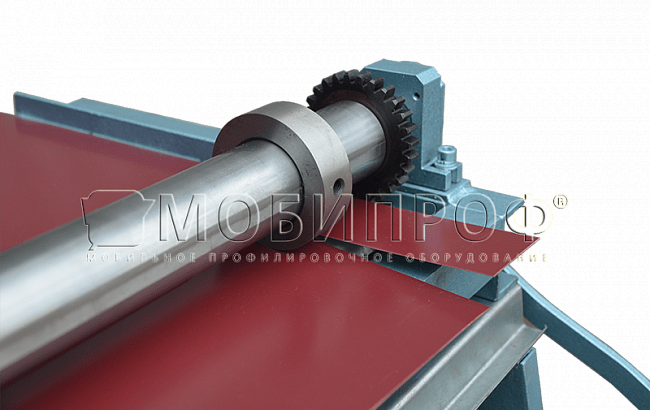

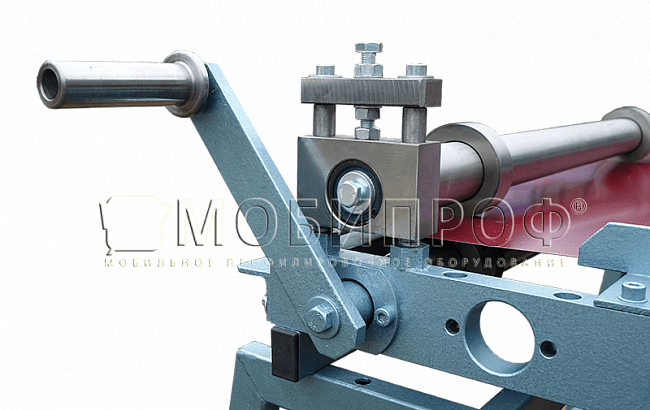

Le couteau est monté sur l'arbre au moyen de vis de serrage dans 2 méplats disposés symétriquement (sur l'arbre). L'ajustement exact du couteau sur l'arbre et la disposition symétrique des vis de serrage assurent une perpendicularité précise des couteaux par rapport au plan de coupe, ce qui affecte directement la qualité du bord du produit résultant, l'absence de bavures. Les bagues caoutchoutés montées sur l'arbre inférieur améliorent le tirage du métal.

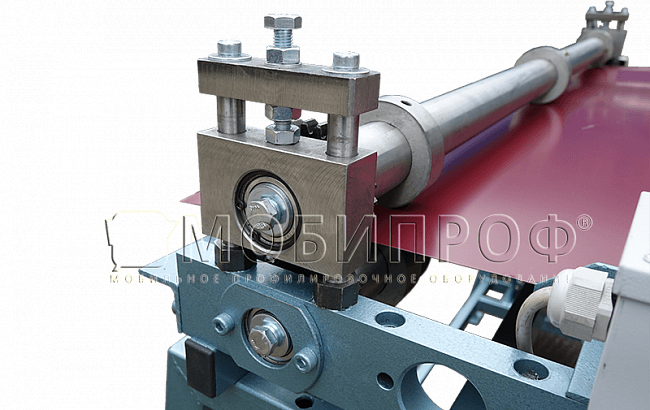

Les bases inférieures sont des supports entièrement métalliques usinés conjointement, ce qui garantit le parallélisme parfait et l'alignement des arbres de la machine. Les chaises du palier supérieurs sont ajustables avec un mécanisme de mouvement simple qui permet d'ajuster facilement et rapidement le chevauchement des couteaux.

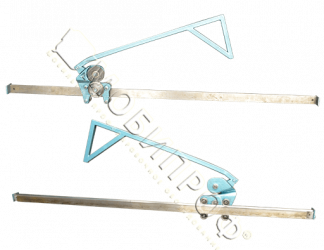

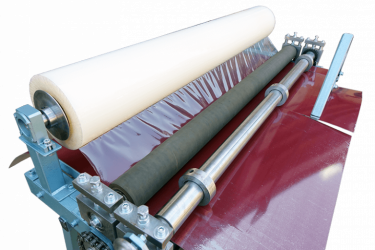

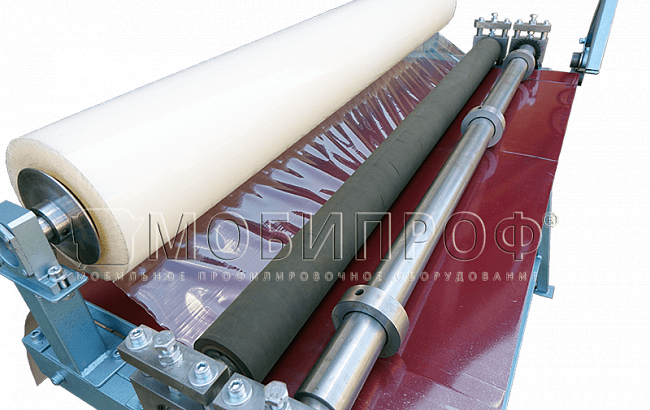

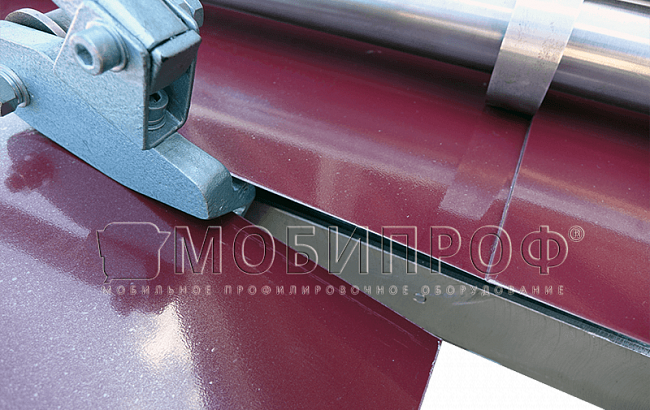

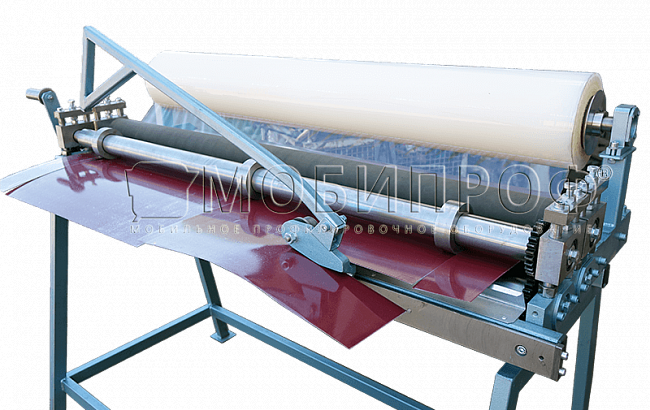

De plus, la machine de coupe longitudinale SPR-1250/3-R est équipée d'un couteau circulaire manuel pour la coupe transversale, qui garantit la découpe du métal de 0,8 mm d'épaisseur, max. Pour un travail plus confortable, la machine peut être équipée d'un appareil d'appui. La conception prévoit également la possibilité d'installer un dispositif pour appliquer un film de protection sur le métal.

La productivité d'une machine de coupe du métal est 10 fois supérieure à celle d'un outil à main. Remplace complètement la guillotine lors de la coupe du métal en feuilles.

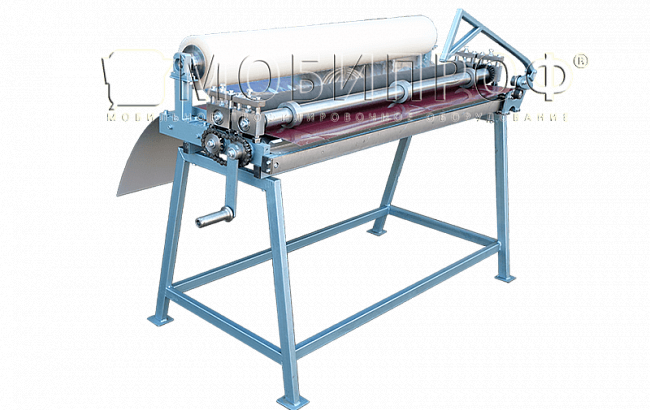

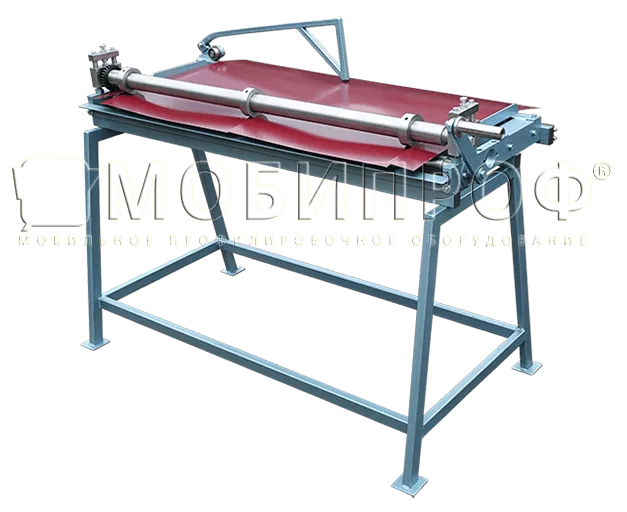

* Sur la photo, la machine est présentée avec un équipement supplémentaire.

• haute qualité de la coupe grâce à l'utilisation de bagues de tirage caoutchoutées;
• possibilité d'ajustage pour le métal de différents types et épaisseurs;
• ajustage rapide et facile des couteaux à rouleaux pour couper le métal à la largeur de pièce requise;
• guides ajustables en largeur;
• possibilité d'installer un couteau circulaire manuel pour la coupe transversale;

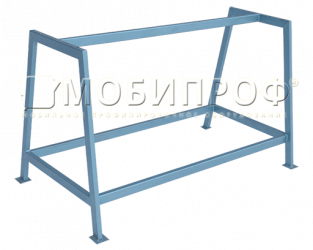

• équipé en supplément d'un appareil d'appui pour une utilisation facile;
• couteaux circulaires trempés à affilage double face, en acier à outils;
• haute précision de coupe.
